GD270系列風機?泵專?變頻器是一款風機水泵專用變頻器，針對風機泵類應用進行了優化設計，使其更簡單易用，可應用于污水處理、暖通空調、化工，冶金、電力等行業的風機水泵類負載驅動。
功率范圍：1.5kW～500kW
電壓等級: AC 3PH 380V～480V

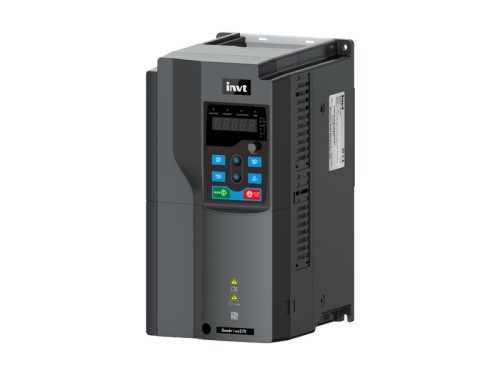

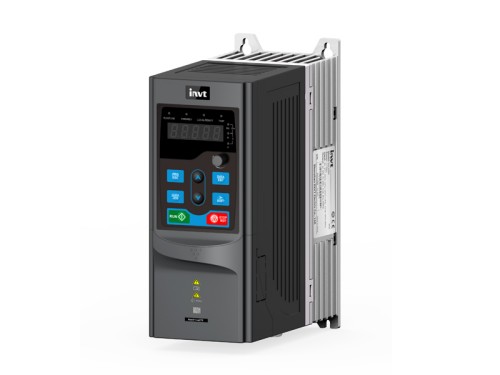

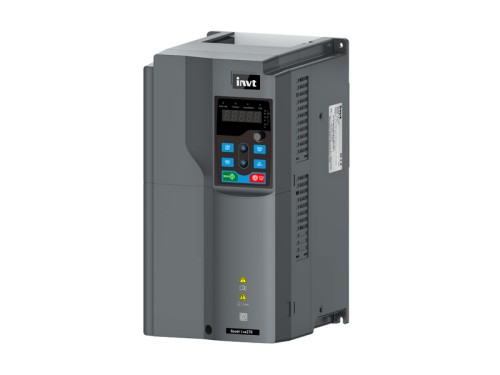

英威騰GD270系列風機水泵專用變頻器
產品特點
* 尺寸優化：書本型設計，易安裝，產品結構更緊湊
* 同異步電機兼容：支持同步和異步電機驅動
* 即裝即用：集成風機水泵行業應用功能(HVAC)
* 節能高效：集成全新ECO節能算法，節約運行成本
* 靈活配置：可選配內置直流電抗器以及輸出電抗器
* 擴展靈活：支持Profifibus-DP、Profifinet、CANopen等主流通訊及I/O擴展
* 防護升級：核心電路板標配加厚防護涂層
* 超長質保：24個月（中國區）
規格參數
1.GD270產品型號
圖 3—4 型號說明
|
字段 |
標識 |
標識說明 |
具體內容 |
|
產品系列縮寫 |
① |
產品系列縮寫 |
GD270：Goodrive270風機水泵專用變頻器 |
|
額定功率 |
② |
功率范圍 |
160：160kW |
|
電壓等級 |
③ |
電壓等級 |
4：AC 3PH 380V~480V 額定電壓：380V |
|
管理號 |
④ |
選配 |
默認：無 L1：內置直流電抗器，適用于11~500kW機型。 L3：內置直流電抗器和輸出交流電抗器，適用于220kW及以上機型。 注意：400kW~500kW標配直流電抗器。 |
2.GD270規格參數
|
功能描述 |
規格指標 |
|
|
功率輸入 |
輸入電壓（V） |
AC 3PH 380~480V額定電壓：380V |
|
允許電壓暫態波動 |
-15%~+10% |
|
|
輸入電流（A） |
參考“GD270額定參數表” |
|
|
輸入頻率（Hz） |
50Hz或60Hz，允許范圍47~63Hz |
|
|
功率輸出 |
輸出電壓（V） |
0~輸入電壓 |
|
輸出電流（A） |
參考“GD270額定參數表” |
|
|
輸出功率（kW） |
參考“GD270額定參數表” |
|
|
輸出頻率（Hz） |
0~400Hz |
|
|
技術控制性能 |
控制方式 |
空間電壓矢量控制模式，無PG矢量控制模式 |
|
電機類型 |
異步電機、永磁同步電機 |
|
|
調速比 |
異步機1：200（SVC），同步機1：20（SVC） |
|
|
速度控制精度 |
±0.2%（無PG矢量控制） |
|
|
速度波動 |
± 0.3%（無PG矢量控制） |
|
|
轉矩響應 |
<20ms（無PG矢量控制） |
|
|
轉矩控制精度 |
±10%（無PG矢量控制） |
|
|
過載能力 |
110%額定電流1分鐘，每5分鐘允許過載1次 |
|
|
運行控制性能 |
頻率設定方式 |
數字設定、模擬量設定、脈沖頻率設定、多段速運行設定、簡易PLC設定、PID設定、通訊設定等。 可實現設定的組合和設定通道的切換。 |
|
自動電壓調整功能 |
當電網電壓變化時，能自動保持輸出電壓恒定 |
|
|
故障保護功能 |
提供多種故障保護功能：過流、過壓、欠壓、過溫、缺相、過載等保護功能 |
|
|
轉速追蹤再起動功能 |
實現對旋轉中的電機的無沖擊平滑起動 |
|
|
外圍接口 |
端子模擬量輸入分辯率 |
不大于20mV |
|
端子開關量輸入分辯率 |
不大于2ms |
|
|
模擬輸入 |
2路，AI1：0(2)~10V/0(4)~20mA，AI2：-10~10V |
|
|
模擬輸出 |
2路，AO0/AO1：0(2)~10V/0(4)~20mA |
|
|
數字輸入 |
5路普通輸入，最大頻率1kHz，內部阻抗：3.3kΩ 1路高速輸入，最大頻率50kHz |
|
|
數字輸出 |
1路Y端子開路集電極輸出，與S4共用端子，通過跳線選擇功能。 |
|
|
繼電器輸出 |
1路可編程繼電器輸出 RO1A常開，RO1B常閉，RO1C公共端 觸點容量：3A/AC250V，1A/DC30V |
|
|
擴展接口 |
2個擴展接口：SLOT1、SLOT2 可擴展通訊卡，I/O卡等 |
|
|
其它 |
安裝方式 |
支持壁掛式、落地式、法蘭式安裝三種方式 |
|
運行環境溫度 |
-10~50℃，40℃以上降額使用 |
|
|
防護等級 |
200kW及以下機型：IP20 220kW及以上機型：IP00 |
|
|
污染等級 |
2級 |
|
|
冷卻方式 |
1.5kW：自然風冷 2.2Kw(含)以上：強制風冷 |
|
3.GD270額定參數表
|
變頻器型號 |
輸出功率（kW） |
輸入電流（A） |
輸出電流（A） |
|
GD270-1R5-4 |
1.5 |
5 |
3.7 |
|
GD270-2R2-4 |
2.2 |
6 |
5 |
|
GD270-004-4 |
4 |
15 |
9.5 |
|
GD270-5R5-4 |
5.5 |
20 |
13 |
|
GD270-7R5-4 |
7.5 |
27 |
17 |
|
GD270-011-4(-L1) |
11 |
35(35) |
25 |
|
GD270-015-4(-L1) |
15 |
44(44) |
32 |
|
GD270-018-4(-L1) |
18 |
46(46) |
38 |
|
GD270-022-4(-L1) |
22 |
54(54) |
45 |
|
GD270-030-4(-L1) |
30 |
75(56) |
60 |
|
GD270-037-4(-L1) |
37 |
90(69) |
75 |
|
GD270-045-4(-L1) |
45 |
108(101) |
92 |
|
GD270-055-4(-L1) |
55 |
142(117) |
115 |
|
GD270-075-4(-L1) |
75 |
177(149) |
150 |
|
GD270-090-4(-L1) |
90 |
200(171) |
180 |
|
GD270-110-4(-L1) |
110 |
240(205) |
215 |
|
GD270-132-4(-L1) |
132 |
278(235) |
250 |
|
GD270-160-4(-L1) |
160 |
310(296) |
305 |
|
GD270-185-4(-L1) |
185 |
335(320) |
330 |
|
GD270-200-4(-L1) |
200 |
385(368) |
380 |
|
GD270-220-4(-Ln) |
220 |
430(411) |
425 |
|
GD270-250-4(-Ln) |
250 |
465(444) |
460 |
|
GD270-280-4(-Ln) |
280 |
540(485) |
530 |
|
GD270-315-4(-Ln) |
315 |
605(550) |
600 |
|
GD270-355-4(-Ln) |
355 |
655(600) |
650 |
|
GD270-400-4-Ln |
400 |
660 |
720 |
|
GD270-450-4-Ln |
450 |
745 |
820 |
|
GD270-500-4-Ln |
500 |
800 |
860 |
注意：
* n=1 或 3
* 上表給出額定輸入電流值為輸入電壓380V 時的實測值。
